| ВИХРЕВОЙ ИНДУКЦИОННЫЙ НАГРЕВАТЕЛЬ «ВИН»
Устройство нагрева жидкости «ВИН»предназначено
для использования в автономных системах отопления и горячего водоснабжения жилых
и производственных объектов. Нагреватель снабжается системой автоматического
контроля и управления. Отсутствие Тэнов позволяет сделать отопление очень
эффективным, надежным и безопасным.
|
| Модель ВИН |
кВт/ч | Ккал/ч | Обогреваемый объем м³ помещения¹ | Напряжение, 220–380 Вольт 50-60 Гц. |
Диаметр, вход, выход мм. | Габариты, высота, диаметр мм. | Вес кг. | Цена |
| ВИН-3 | 3 | 2 527 | 90 - 140 | 220 | 20 | 600*133 | 22 |
 |
| ВИН-5 | 5 | 4 210 | 180 - 240 | 220 | 20 | 600*133 | 24 | |
| ВИН-7 | 7 | 5 900 | 270 - 340 | 220 | 20 | 600*133 | 25 | |
| ВИН-7 | 7 | 5 900 | 270 - 340 | 380 | 20 | 1210*133 | 52 | |
| ВИН-10 | 10 | 8 430 | 400 - 480 | 380 | 20 | 1210*133 | 54 | |
| ВИН-15 | 15 | 12 640 | 550 - 700 | 380 | 25 | 1210*133 | 56 | |
| ВИН-20 | 20 | 16 850 | 800 - 960 | 380 | 25 | 1300*159 | 84 | |
| ВИН-25 | 25 | 21 070 | 900 - 1100 | 380 | 25 | 1300*159 | 86 | |
| ВИН-30 | 30 | 25 280 | 1200 - 1400 | 380 | 25 | 750*159*3 | 150 | |
| ВИН-35 | 35 | 29 490 | 1300 - 1600 | 380 | 25 | 750*159*3 | 160 | |
| ВИН-40 | 40 | 33 700 | 1600 - 1900 | 380 | 25 | 750*159*3 | 165 | |
| ВИН-50 | 50 | 42 140 | 1800 - 2100 | 380 | 25 | 750*159*3 | 170 | |
| ВИН-100 | 100 | 84 280 | 3500 - 4100 | 380 | 50 | 750*159*6 | 340 | |
| ВИН-250 | 250 | 210 120 | 8500 - 10000 | 380 | 50 | Тех.док. | 900 |
¹ Приблизительный
обогреваемый объем помещения, мин. и макс. (точная рекомендация по данным
опросного листа).
* Стандартная комплектация «ВИН» включает в себя: ВИН - 1 шт.; шкаф управления
(выносной) - 1 шт.; датчик температуры - 1 шт.; РЭ (паспорт) - 1 шт.

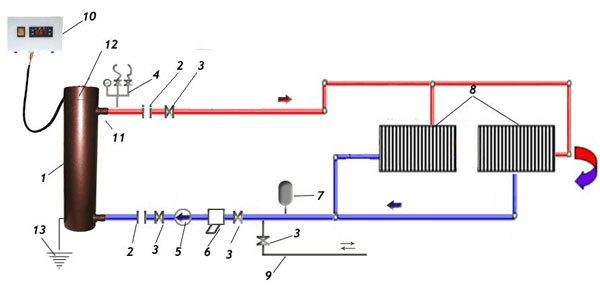

Типовая схема подключения «ВИН»
(Схема подключения «ВИН» - типовая)
1.ВИН; 2.Соединение; 3.Шаровые краны; 4.Система безопасности; 5.Насос циркуляционный; 6.Фильтр сетчатый; 7.Мембранный бак; 8.Регистры отопления; 9.Линия наполнения и слива системы отопления; 10.Шкаф управления; 11.Датчик температуры; 12.Датчик аварийного выключения; 13.Заземление. (Данное оборудование не входит в комплектацию ВИН).
Комплектация «ВИН» включает в себя:
«ВИН» - 1 шт.;
Шкаф управления (выносной) - 1 шт.;
датчик температуры - 1 шт.;
Руководство по эксплуатации (паспорт) - 1 шт.
Шкаф управления (выносной) - 1 шт.;
датчик температуры - 1 шт.;
Руководство по эксплуатации (паспорт) - 1 шт.
Возможно изготовление узлов нагрева ВИН, в комплектации с циркуляционным
насосом, группой безопасности и запорно-регулируемой арматурой, по желанию
заказчика.
Свойства нагревателя :
Долговечность (срок службы свыше 30 лет);
Электробезопасность (2-й класс электробезопасности);
Пожаробезопасность (отсутствие высокотемпературных соединений и уплотнений);
КПД=99%;
Частота тока 50 Гц;
Установки «ВИН» не образуют отложений;
Возможность использования различных жидких теплоносителей (вода, антифриз, масло и т.д.);
Неприхотливость в эксплуатации.
Срок изготовления «ВИН» :
Электробезопасность (2-й класс электробезопасности);
Пожаробезопасность (отсутствие высокотемпературных соединений и уплотнений);
КПД=99%;
Частота тока 50 Гц;
Установки «ВИН» не образуют отложений;
Возможность использования различных жидких теплоносителей (вода, антифриз, масло и т.д.);
Неприхотливость в эксплуатации.
ВИН-3; ВИН-15 - 10 дней,
ВИН-20; ВИН-50 - 20 дней,
ВИН-100; ВИН-250 - 50 дней.
ВИН-20; ВИН-50 - 20 дней,
ВИН-100; ВИН-250 - 50 дней.
Возможные схемы подключения «ВИН»

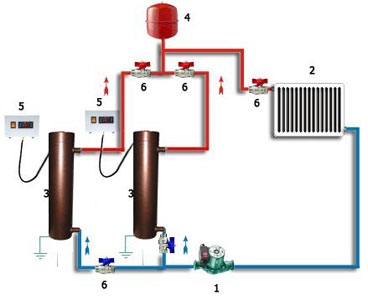

Подключения двух Вихревых Индукционных Нагревателя
Подключения системы отопления «ВИН» + теплый пол
Классическая система отопления - схема подключения «ВИН»
Схема подключения - Резерв для любой существующей системы отопления
Схема подключения «ВИН» для Горячего Водо-Снабжения
|
1) - Циркуляционный насос 2) - Радиаторы отопления 3) - ВИН 4) - Мембранный бак 5) - Пульт управления 6) - Шаровый кран |

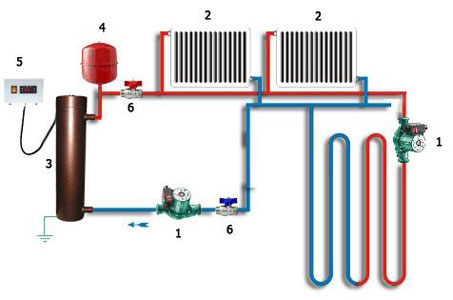

Подключения системы отопления «ВИН» + теплый пол
|
1) - Циркуляционный насос 2) - Радиаторы отопления 3) - ВИН 4) - Мембранный бак 5) - Пульт управления 6) - Шаровый кран |

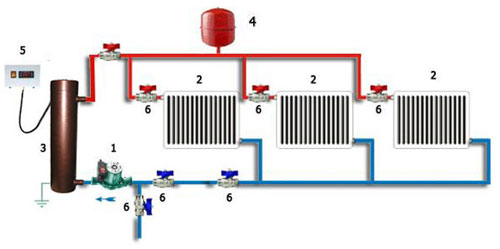

Классическая система отопления - схема подключения «ВИН»
|
1) - Циркуляционный насос 2) - Радиаторы отопления 3) - ВИН 4) - Мембранный бак 5) - Пульт управления 6) - Шаровый кран |

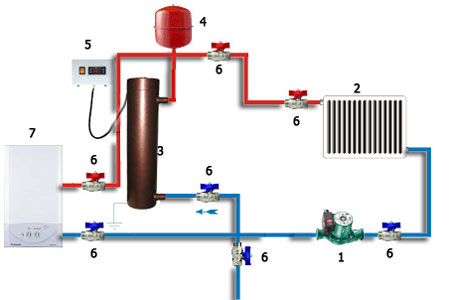

Схема подключения - Резерв для любой существующей системы отопления
|
1) - Циркуляционный насос 2) - Радиаторы отопления 3) - ВИН 4) - Мембранный бак 5) - Пульт управления 6) - Шаровый кран |

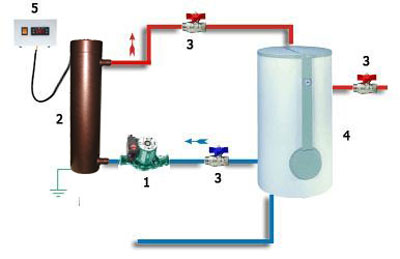

Схема подключения «ВИН» для Горячего Водо-Снабжения
|
1) - Циркуляционный насос 2) - ВИН 3) - Шаровый кран 4) - Теплообменник 5) - Пульт управления |
